本文章，介紹日本中部電氣保安協會總店保安部光伏項目組，根據其經歷光伏發電系統故障事例及采取的對策，對持牌電工提出的建議。正文是項目組匯總的故障事例集中該組成員的投稿。

光伏逆變器（PCS）是光伏發電設備的心臟。PCS若不能正常運轉，發電的電力就無法輸送至電網系統。

此次介紹在新設光伏發電設備在并網試驗時，PCS的控制電源斷路器發生跳閘的事例。

在一個輸出功率為990kW的百萬瓦級光伏發電設備的并網試驗現場，當確認PCS的設定和運轉開始前的各種開關狀態等都沒有問題后，就開始了并網。

PCS由額定輸出功率分別為490kW和500kW的兩臺構成。

PCS開始運轉后不一會兒，機廂內配電盤上的PCS控制電源用斷路器（MCCB2P10A）突然跳了閘，PSC停機了。

為了查明原因，我們先檢查了PCS和其他設備是否有異常，但沒有發現問題。

于是，試著重新啟動PCS，結果PCS控制電源用斷路器（MCB2P10A）再次跳閘。

流過的電流為額定電流的近1.4倍

PCS的控制電源是從高壓送受電設備的專用斷路器（MCB2P20A），經由跳閘的機廂內配電盤上的斷路器，再分支到各PCS的專用斷路器（MCB2P6A）連接至PCS的。各PCS的專用斷路器均沒有跳閘（圖1）。

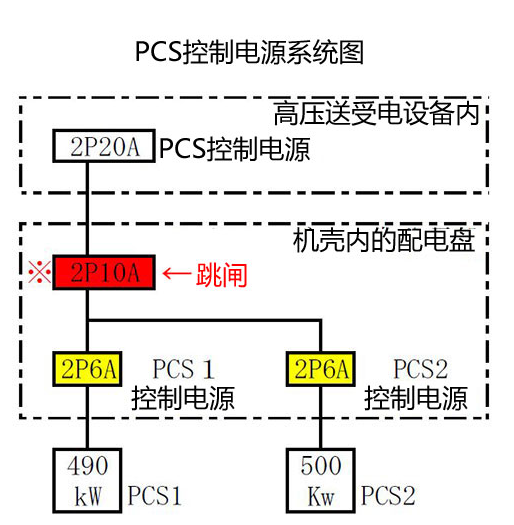

圖1：機廂內的PCS控制電源用斷路器（MCCB2P10A）跳閘

各PCS的專用斷路器均沒有跳閘（出處：中部電氣保安協會）

于是，測量了各PCS開始運轉時的電流。結果發現，PCS的控制電流在運轉時都為6.8A。因此，機廂部的電流達到了其2倍的13.6A。

而機廂部的斷路器額定電流為10A。由此可以推測，因流過的電流是斷路器額定電流的近1.4倍，所以導致了跳閘。

于是，與施工方商量，去掉了機廂部的斷路器，改為直接與各PCS的專用斷路器連接。并且將專用斷路器的額定電流由6A提高到10A（圖2）。

圖2：直接連接至各PCS的專用斷路器，消除了故障

將專用斷路器的額定電流由6A提高至10A（出處：中部電氣保安協會）

變更后，再次實施并網試驗時，順利并網。

此次故障是因為對PCS的控制電源在開始運轉時會流過多少電流考慮不充分，選擇了容量不足的斷路器而導致的。

即使按照設計圖紙施工，也有可能出現這類故障。發生這樣的故障時，需要在現場冷靜掌握情況，隨機應變解決問題。
