用NBF解決3次諧波電流

NBF零線諧波電流阻斷器是航天綠電專為治理零線諧波電流開發的設備，該設備在消除3次諧波的危害方面具有很高的性價比。

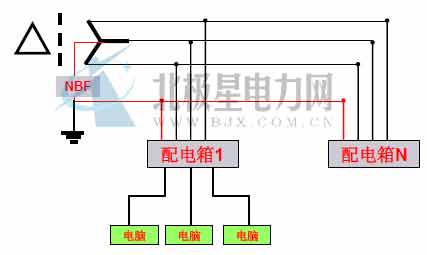

NBF安裝在變壓器的次級端，串聯在零線上，如圖所示。NBF對于三次諧波電流具有很高的阻抗，能夠阻斷三次諧波電流從零線流回變壓器，因此稱為零線諧波電流阻斷器。

我們知道，相線與零線共同構成了三次諧波電流的通路，如果零線阻斷了三次諧波電流，相線上自然就沒有三次諧波電流了。因此，NBF能夠對整個供電系統的3次諧波電流進行控制。

用NBF治理零線的3次諧波電流最大的好處是從全系統的角度治理，配電系統上的任何設備都能夠收益。

但是，使用NBF會導致更大的電壓畸變率。這是因為，NBF等效成增加了系統對于三次諧波的阻抗。在第一分冊中我們知道，諧波電壓畸變率是與系統阻抗成正比的。實踐和理論表明，這種電壓畸變對于單相整流電路是沒有害處的。

NBF的工作原理

NBF零線諧波電流阻斷器的基本原理是利用LC并聯電路在諧振點具有高阻抗的特性。

圖中所示的是NBF的阻抗特性。從圖中可以看出他在三次諧波，也就是150Hz的頻率點上，具有非常高度的阻抗。而在基波頻率(50Hz)具有非常低的阻抗。

由于零線與相線形成一個電流回路，因此，當在零線上串聯了一個較大的阻抗時，相線上的諧波電流也減小了。

NBF零線諧波電流阻斷器的參數經過精心的設計，對于基波電流的阻抗控制在毫歐姆的數量級別上，因此，不會對基波電流形成不良影響。

NBF的效果

左圖是安裝了NBF后，相線上的電流的變化情況。可知，安裝了NBF后，電流的脈寬變寬，幅度降低。因此，可以防止跳閘現象的發生。實際測量表明，電流的有效值也降低了10~20%。

NBF的效果與他的額定功率有關，額定功率越小，效果越好。這是由于電路特性所決定的。因為，在功率較大的場合，在設計NBF的電路時要兼顧基波電流的損耗，為了不產生過大的基波電流損耗，只能犧牲三次諧波電流的阻斷效果。

航天綠電系列的NBF 能夠將零線上的電流消除到原來的30%以下，理論分析表明，這樣就能夠保證零線上的電流不會超過相線的電流，這就能夠保證零線不會出現過熱的現象。

NBF的節電效果

需要指出的是，NBF還具有明顯的節電效應，這是通過測量得出的結論。

首先，我們需要明確一個概念，所謂節電，只是節省本來浪費掉的那部分電能。而真正用來作功的電能就不能節省。

因此，NBF的節電效果與系統的狀態有關。也就是，原來的系統浪費電能越多，則節電的效果越明顯。

NBF節電的來源主要是降低了變壓器和零線導體的發熱。因此，原來的變壓器和零線導體發熱量越大，NBF節電的效果越明顯。

上圖中，展示了零線導體的長度不同時，安裝NBF的節電效果。零線越長，節電效果也越明顯。對于典型的建筑物，能夠節省5%的電能。這是十分可觀的數值。
