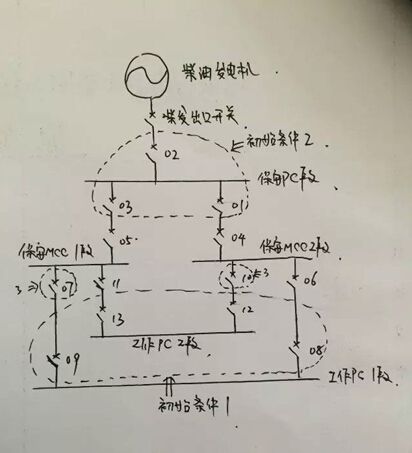

今天說一說保安電源的切換問題，首先我們有三個假設初始條件，如圖(詳見配圖1)初始條件1-3，條件1是饋線開關08、09、12、13在合位，初始條件2是饋線開關01、02、03在合位，初始條件3是饋線開關07、10開關在合位，通過以上初始條件我們知道，初始正常運行時工作PC1段帶保安MCC1段運行，工作PC2段帶保安MCC2段運行。發電機雙電源切換邏輯切換邏輯一：跳開09開關，保安MCC1段失電，切換邏輯會瞬時跳開07開關，延時合11開關

2015-10-26 14:51:53 · 橙電網電力網 閱讀：1067

發電機雙電源切換邏輯

切換邏輯一：跳開09開關，保安MCC1段失電，切換邏輯會瞬時跳開07開關，延時合11開關。這樣保安MCC1段就由工作PC2段供電，完成了一次切換，兩段之間的切換一般在1-2秒內完成，或者更短時間。

切換邏輯二：在切換邏輯一完成的供電情況下，跳開13開關，保安MCC1段再次失電，切換邏輯會瞬時跳開11開關，同時給柴油發電機發送啟動指令，并發指令合05開關，當柴油發電機達到額定電壓后，自動合柴油發電機出口開關，這樣完成了第二次切換，由柴油發電機代替工作PC2段給保安MCC1段供電。柴油發電機由于自身特性不同，這次切換一般都要十幾秒鐘，一般從安全角度考慮十幾秒種就已經足夠長了，有的電廠可能切換時間會達到二十幾到三十幾秒，那么估計下面的重要設備就會跳成一片了吧。

回切邏輯一：合13開關，切換邏輯會瞬時跳05開關，延時合11開關。保安MCC1段完成了從柴油發電機供電到工作PC2段供電的轉換。切換邏輯中柴油發電機很多時候沒有停止邏輯，我們手動停掉就可以。

回切邏輯二：合09開關，切換邏輯會瞬時跳11開關，延時合07開關。保安MCC1段完成了從工作PC2段供電到工作PC1段供電的轉換。

值得注意的是在切換的過程中，切換邏輯是要判斷各段的電壓，在相應開關跳開或者合上時，切換邏輯會首先判斷要切換的段電壓條件是否滿足，滿足了才會執行后續我說的切換程序。

這里只講了保安MCC1段的切換邏輯，保安MCC2段和1段相似，不再說了。也可參考一下備自投裝置的分換邏輯。
