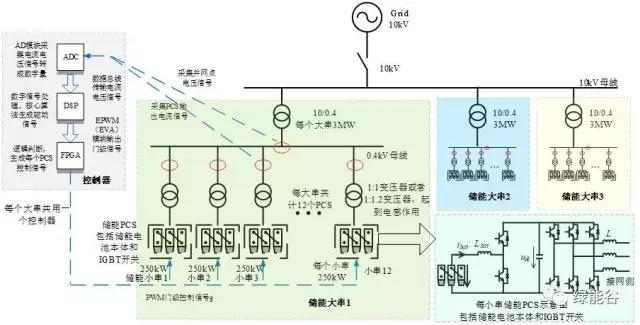

1.百兆瓦級儲能集成采用分層模式。1臺PCS帶一串電池構成儲能小串（如：250kW，500kW）,通常配置一臺1:1隔離變壓器；若干儲能小串并聯后經過變壓器升壓構成儲能大串（如：3MW，5MW）；若干儲能大串并聯后接入系統。

2.大規模集成的儲能在充電階段相當于電網負荷，能量從高電壓等級流向輻射狀低電壓等級，相當于“樹干-樹枝-葉”吸收水份的過程，可以想象樹根吸水潮流自然流動到枝杈，無需附加控制。

3.百兆瓦級儲能集成主要難在放電階段，相當于樹的枝葉末端同時吸水滋潤樹干的過程，由于每個枝丫的長度（等效阻抗）不同，吸水能力（變流器出力）差異，每個分叉處存在“擁堵”的可能性，實際在小串匯集處或大串匯集處產生環流、諧振等問題，所以核心問題包括選擇變流器控制模式和優化控制策略。

4.變流器控制模式包括：“n臺V/f控制”、“1臺V/f控制+(n-1)臺PQ控制”、“n臺下垂控制”。

5.“n臺V/f控制”由于每臺獲得的測量信息永遠存在微小的偏差，導致控制目標“電壓”難以被鎖定，實際是一種不穩定結構，不可行；

6.“1臺V/f控制+(n-1)臺PQ控制”類似于中國古代打仗的模式，主將負責定輸贏，其他都是士兵，負責擂鼓助威及哄搶戰果。屬于可行的運行模式，但風險較大，主將戰敗，整個系統就潰不成軍。

7.“n臺下垂控制”更像西方的軍隊方陣作戰模式，鎖定目標（電壓，頻率等）陣列出擊，每個個體地位相同，各出其力，任何個體犧牲不對整體造成重大影響，可靠性和自適應能力強，是首選的控制模式。

8.“n臺V/f控制”與“n臺下垂控制”有什么區別呢？“n臺V/f控制”是針對一個任務，各自都想靠自己去完成，結果你爭我搶，像獅王爭霸，只有一個贏者。另外，當一臺PCS說他已經采到青了（其實還沒有咬到），其他PCS就認為已經要到了，也不采了，會導致最后的青還掛在那里，獅子們都不動了。“n臺下垂控制”是針對一個目標任務，各自去做，有點像看到一個餅，大家一起去咬，一口下來還有多，那就一起再去咬，直到吃完。

9.林林總總的關于儲能控制協調優化的論文，本質上是軍隊陣列排布的問題，下垂特性的一致性就是怎樣讓每排隊伍走整齊，或挑個頭一般高的士兵，或設法訓練步幅一致，或左顧右盼動態調整個體行為等等；而百兆瓦級儲能運行本質就是各方陣組成的軍團作戰，要保證所有單兵、所有方陣行動一致，陣法的復雜性自然就增加了。
